클럭펄스 플립플롭 D플립플롭,T플립플롭,JK플립플롭, SR플립플롭

플립플롭은 클럭에 따라서 움직이게되는 순서논리회로입니다. 따라서 vivado의 verilog를 통해 RTL Schemetic과 Simulation으로 검증을 통해 플립플롭의 동작을 알아보겠습니다.



먼저 D플립플롭입니다.



D플립플롭의 진리표는 다음과 같습니다.

d	Q(t)
0	0(Reset)
1	1(set)



위의 D 플립플롭의 진리표를 참고하여 verilog 코드를 작성해보면 아래와 같습니다.



module d_ff(

input in_clk, in_d,
output reg out_q = 0
);
always @(posedge in_clk)begin
case (in_d)
	1'b0 : out_q <= 0;
	1'b1 : out_q <= 1;
endcase
end
endmodule



이를통해 RTL Schematic을 그릴수 있습니다.

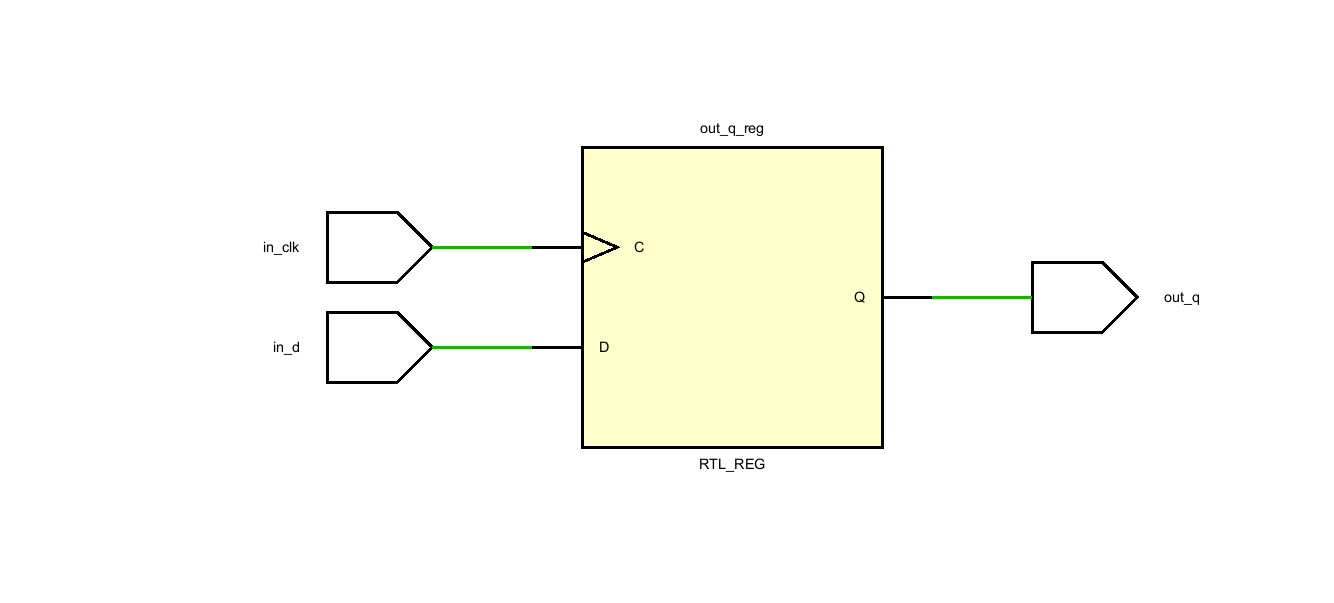

D-FlipFlop RTL Schematic

 RTL Schmatic입니다. 회로가 잘 구성되어있는지 알고싶어 테스트벤치를 만들어 검증해보겠습니다.

module tb_d_ff;
  reg in_clk;
  reg in_d;

  wire out_q;




  d_ff d_ff_inst (
    .in_clk(in_clk),
    .in_d(in_d),
    .out_q(out_q)
  );


  initial begin
    in_clk = 1;
    in_d = 0;



    #10 in_d = 0;
    #10 in_d = 1;


    #10 $finish;
  end
      always #5 in_clk = ~in_clk;
 endmodule

위와 같습니다.



D FilpFlop Simulation

이를통하여 D플립플롭을 시뮬레이션했을때,  진리표와 동일하게 시뮬레이션이 잘 나와 회로구성이 잘되었음을 알 수 있습니다.





---





다음은 T플립플롭입니다.



T플립플롭의 진리표는 다음과 같습니다.



T	Q(t)
0	Q(t)(유지)
1	`Q(t) (toggle)

위의 T 플립플롭의 진리표를 참고하여 verilog 코드를 작성해보면 아래와 같습니다.



module t_ff(

input in_clk, in_t,
output reg out_q = 1
);
always @(posedge in_clk)begin
case (in_t)
	default : out_q <= out_q;
	1'b1 : out_q <= ~out_q;
endcase
end
endmodule



T FlipFlop RTL Schematic

 T FlipFlop의 RTL Schmatic입니다. 회로가 잘 구성되어있는지 알고싶어 테스트벤치를 만들어 검증해보겠습니다.

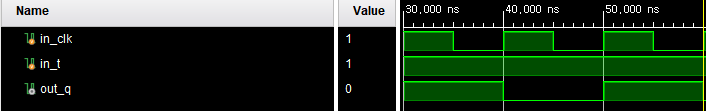

T FlipFlop TestBench

T FlipFlop의 out_q의 초기값을 1로 주었기때문에 초기값은 1이나왔고 0후에 1로 토글이 된것으로보아 회로구성이 잘되었다는 것을 알 수 있습니다.





---





다음은 J-K 플립플롭입니다.



J-K플립플롭의 진리표는 다음과 같습니다.



J	K	Q(t)
0	0	Q(t) (불변)
0	1	0
1	0	1
1	1	Q`(t) (toggle)



위의 J-K 플립플롭의 진리표를 참고하여 verilog 코드를 작성해보면 아래와 같습니다.



module jk_ff(

input in_clk, in_j,in_k,
output reg out_q = 0
);

always @(posedge in_clk)begin
case ({in_j,in_k})
	default : out_q <= out_q;
	2'b01 : out_q <= 0;
	2'b10 : out_q <= 1;
	2'b11 : out_q <= ~out_q;
endcase
end
endmodule



J-K FlipFlop RTL Schematic



 J-K FlipFlop의 RTL Schmatic입니다. 회로가 잘 구성되어있는지 알고싶어 테스트벤치를 만들어 검증해보겠습니다.



J-K FlipFlop testbench

clk = 1일때, J=0 K=0, J=0 K=1, J=1 K=0, J=1 K=1이면 out_q가 각각 불변, 0, 1 , toggle이 잘 나온것을 볼수있습니다.

따라서 회로구성이 잘되었다는 것을 알 수 있습니다.





---





마지막으로은 S-R FlipFlop입니다



S-R 플립플롭의 진리표는 다음과 같습니다.



S	R	Q(t)
0	0	Q(t) (불변)
0	1	0
1	0	1
1	1	x (don't care)

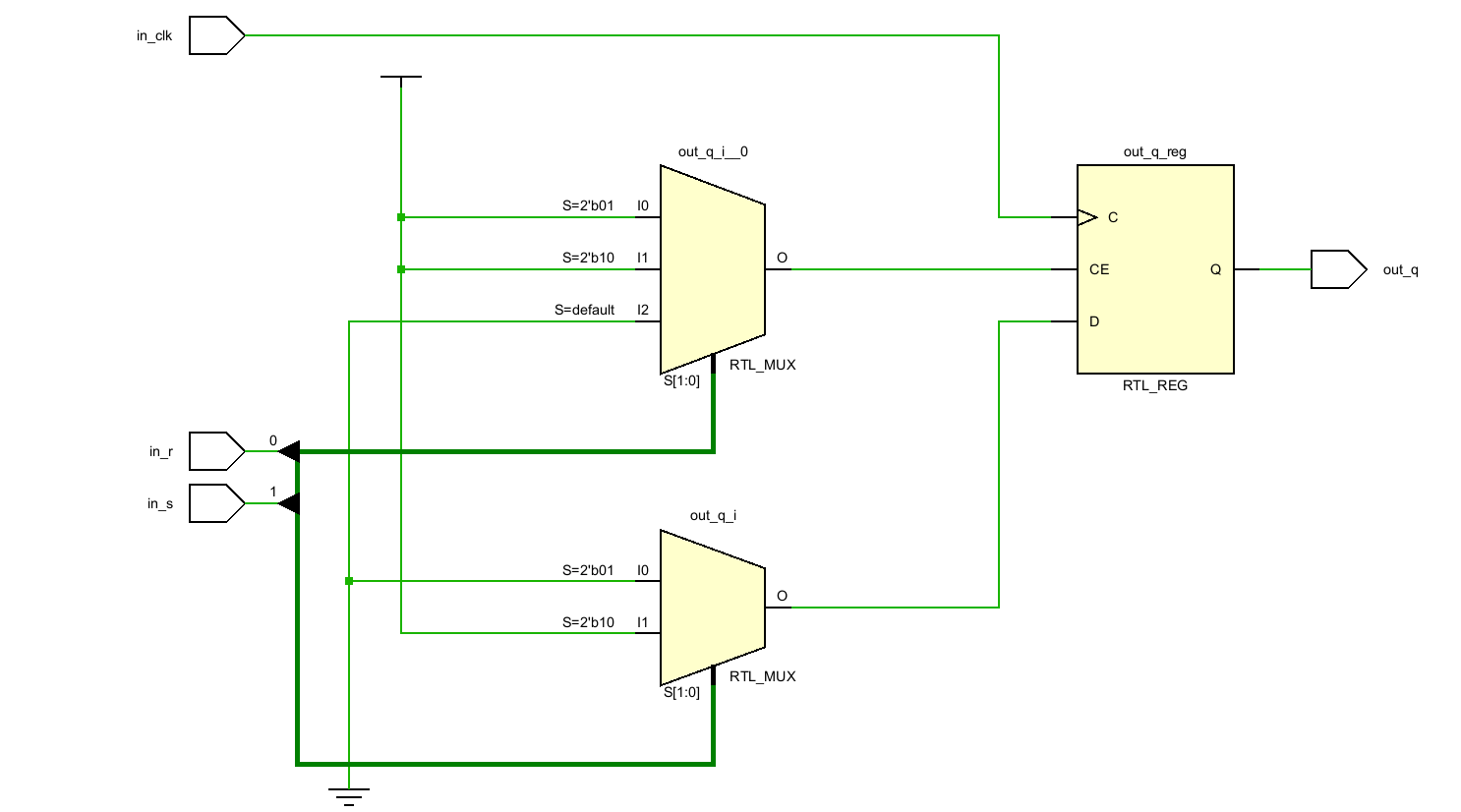

S-R FlipFlop RTL Schematic

S-R FlipFlop Simulation

S-R 플립플롭의 진리표와 시뮬레이션을 비교해볼때, 00,01,10,11일때 각각 불변, 0, 1, don't care 가 잘나온것으로보아 회로설계가 정확하게 되었음을 알수 있습니다.



클럭펄스가 있을때의 플립플롭을 알아봤습니다.



다음내용은 다음에
